CD1 MD1單雙速電動葫蘆

您的位置：首頁 > 產品中心 > 鋼絲繩電動葫蘆

產品介紹

      外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快，可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方.

      磅磁剎車:最新設計的磁力產生器,其特性為產磁。可在電源切斷的同時間剎車,保證吊重時剎車絕對確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全. .

      吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360*旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。

      變壓器: 24V/36V變壓裝置。操作時,萬-漏電，可防止意外事故發生，下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。

      逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。

      按鈕開關:使用防水按鈕開關。



產品參數

CD、MD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 CD1                      MD1
起重量 噸 0.25 0.5 1 2 3
起升高度 米 3 6 9 6 9 12 6 9 12 18 24 30 6 9 12 18 24 30 6 9 12 18 24 30
起升速度 米/分 8 8/0.8 8/0.8 8/0.8 8/0.8
運行速度 米/分 20(30) 20(30) 20(30) 20(30) 20(30)
鋼絲繩 繩直徑 毫米 3.6 4.8 7.4 11 13
絲直徑 毫米   0.22 0.34 0.5 0.6
結構形式 6×9 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 16-22b 16-28b 16-28b 20a-32c 20a-32c
環形軌道最小半徑 米 0.8 1.5 1.5 2 3 4 2 2.5 3 4 2 2.5 3 4
起升電動機 型號 ZD12-4 ZD21-4 ZD21-4 ZD31-4 ZD41-4
容量 千瓦 0.4 0.8 0.2/0.8
轉速 轉/分 1380 1380 1380 1380 1380
相數   3 3 3 3 3
電壓 伏 380 380 380 380 380
電流 安培 1.25 2.4 0.72/2.4 4.3 0.72/4.3 7.6 1.25/7.6 11 2.4/11
頻率 周/秒 50 50 50 50 50
運行電動機 型號 DW5024 ZDY11-4 ZDY12-4 ZD12-4 ZDY21-4
容量 千瓦 0.06 0.2 0.2 0.4 0.4
轉速 轉/分 1400 1380 1380 1380 1380
相數   3 3 3 3 3
電壓 伏 380 380 380 380 380
電流 安培 0.3 0.72 0.72 1.25 1.25
頻率 周/秒 50 50 50 50 50
工作類型及機構級別 中級M3 中級M3 中級M3 中級M3 中級M3

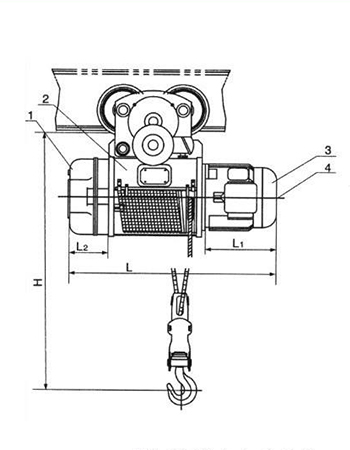

基本尺寸±2% H 毫 432 630 670 685 780 860 960 985 1080
L2 米 216 126 159 187 230
L1   175 228/225 269/266 279 341/343
L C   391 616 688 760 758 856 955 1150 1346 1542 820 920 1020 1220 1420 1620 915 1018 1121 1327 1533 1738
M     638 710 782 780 878 976 1172 1368 1564
m   104 318 390 462 400 499 597 793 989 1185 418 518 618 818 1018 1218 448 551 654 860 1066 1272
n   130 190 196 240 264
h     120 124 155 173
φ   16.5 16.5 19 25 25

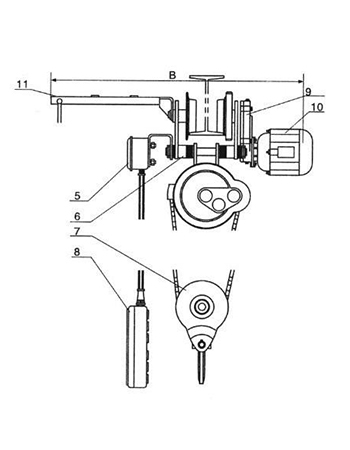

B   279-315 -884 -884 -930 -930
E   395 490 584 740 848
F     355/426 354/492 400/562 438/642
總量±15% C 公 44 44.4 44.8 120 125 145 145 158 180 195 208 222 235 248 296 320 340 360 280 300 350 380 405 435
M 斤   135 140 160 160 170 200 210 220 230 265 278 326 350 370 310 310 330 380 410 435 465
C固   30 30.4 30.8 80 85 90 120 120 125 140 150 165 168 180 190 210 230 250 220 235 250 275 300 325
M固     100 105 110 130 140 145 155 165 180 196 210 220 240 260 280 250 265 280 305 330 355

CD、MD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號 CD1 MD1 CD NH20-12D
起重量 噸 5 10 16 20 20 3
起升高度 米 6 9 12 18 24 30 9 12 18 24 30 6 9 12 18 24 30   6 9 12 18 24 30
起升速度 米/分 8/0.8 7/0.7 3.5 3.5/0.35 3.5 3.5/0.35 5 8/0.8
運行速度 米/分 20(30) 20(30) 18 20 20 20(30)
鋼絲繩 繩直徑 毫米 15 15 15 17 22.5 13
絲直徑 毫米 0.7 0.7 0.7 0.8   0.6
結構形式 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1 D-6×37+1
工字梁軌道型號（GB76-88） 25a-63c 25a-63c 45a-63c 50a-63c   20a-32c
環形軌道最小半徑 米 2.5 3 4 5 2.5 3.5 4 6 9 3 3.5 4.6 3 3.5 4.6   2 2.5 3 4
起升電動機 型號 ZD41-4 ZD51-4 ZD51-4 ZD51-4   ZD41-4
容量 千瓦
轉速 轉/分 1380 1380 1380 1380 1380 1380
相數   3 3 3 3 3 3
電壓 伏 380 380 380 380 380 380
電流 安培 18 2.4/18  30 4.3/30 30 4.3/30 30 4.3/30   11 2.4/11
頻率 周/秒 50 50 50 50 50 50
運行電動機 型號 ZDY21-4 ZDY21-4 ZDY21-4 ZDY21-4   ZDY21-4
容量 千瓦 0.8 0.8×2 0.8×2 0.8×2 0.8×2 0.4
轉速 轉/分 1380 1380 1380 1380 1380 1380
相數   3 3 3 3 3 3
電壓 伏 380 380 380 380 380 380
電流 安培 2.4 2.4×2 2.4×2 2.4×2 2.4×2 1.25
頻率 周/秒 50 50 50 50 50 50
工作類型及機構級別 中級M3 中級M3 中級M2 中級M2   中級M3
基本尺寸±2% H 毫 1160 1310 1350 1600 2400   985 1080
L2 米 274 303 同10t     230
L1   380/377 429/820 同10t     341/343
L C   1047 1157 1257 1467 1677 1887 1602 1783 2145 2507 1869 同10t     915 1018 1121 1327 1533 1738
M   1059 1169 1269 1479 1682 1899 1969 2150 2512 2874 3236
m   485 606 695 860 1115 1325 949 1130 1492 1854 2216 949 1130 1492 956 1478 1605   448 551 654 860 1066 1272
n   320 376 376 376   264
h   203 243 41 46   173
φ   31 37       25
B   -1058 -1058       -930
E   998 1068 1335 1934   848
F   472/675 612 1055     438/642
總量±15% C 公 445 470 555 590 630 670 1010 1063 1166 1263 1317               280 300 350 380 405 435
M 斤 480 505 590 630 660 705 1100 1153 1256 1353 1407               310 330 380 410 435 465
C固   355 375 390 425 460 500 759 807 900 987 1032               220 235 250 275 300 325
M固   390 410 425 460 500 535 849 897 990 1077 1122               250 265 280 305 330 355

備注：具體詳細參數請撥打400-626-8860或186-2369-6663咨詢。
